Műanyag irányjelző burkolatának újratervezése

Megrendelő Schubert Levente, a modell nála beszerezhető.

Feladat:

• Megrendelő által biztosított minta ellenőrzése, olyan hibák, sérülések, deformációk keresése, amit az új CAD modell elkészítésénél ki kell javítani. Régi, használt alkatrészek újramodellezésénél egy kiemelt feladat a minták átfogó vizsgálata a használat és az idő miatt kialakult hibák listázása.
• Mivel a búra geometriája olyan, hogy nincsenek rajt fix mérési pontok, ezért a pontos méreteket csak a szkenneléssel tudjuk megkapni. Minta előkészítése szkennelésre.

• Felületeket csillogását matt, úgynevezett szkenner szprével kezeljük, mely 1-2 mikron vastagságú fehér porral teríti be a minta felületeit, megszüntetve a tükröződést szkennelés eredményes lesz.

• Szkennelés úgynevezett pontfelhőket hoz létre, mely alapján készítjük el a mesh hálót.

• CAD modell elkészítése a kiválasztott gyártástechnológia előírásainak figyelembevételével. Ez esetben az újragyártást gyantás 3D nyomtatás technológiával fogják végezni.

• Elkészült CAD modell összehasonlítása beszkennelt mesh állománnyal.

Minta alkatrészen jó látható, hogy a használat során eldeformálódott, eltérőek a mérési eredmények:

Alkatrész új CAD modelljét a Shapr 3D CAD programjával készítettük el:

Elkészült CAD modell visszaellenőrzése 3D nyomtatás segítségével:

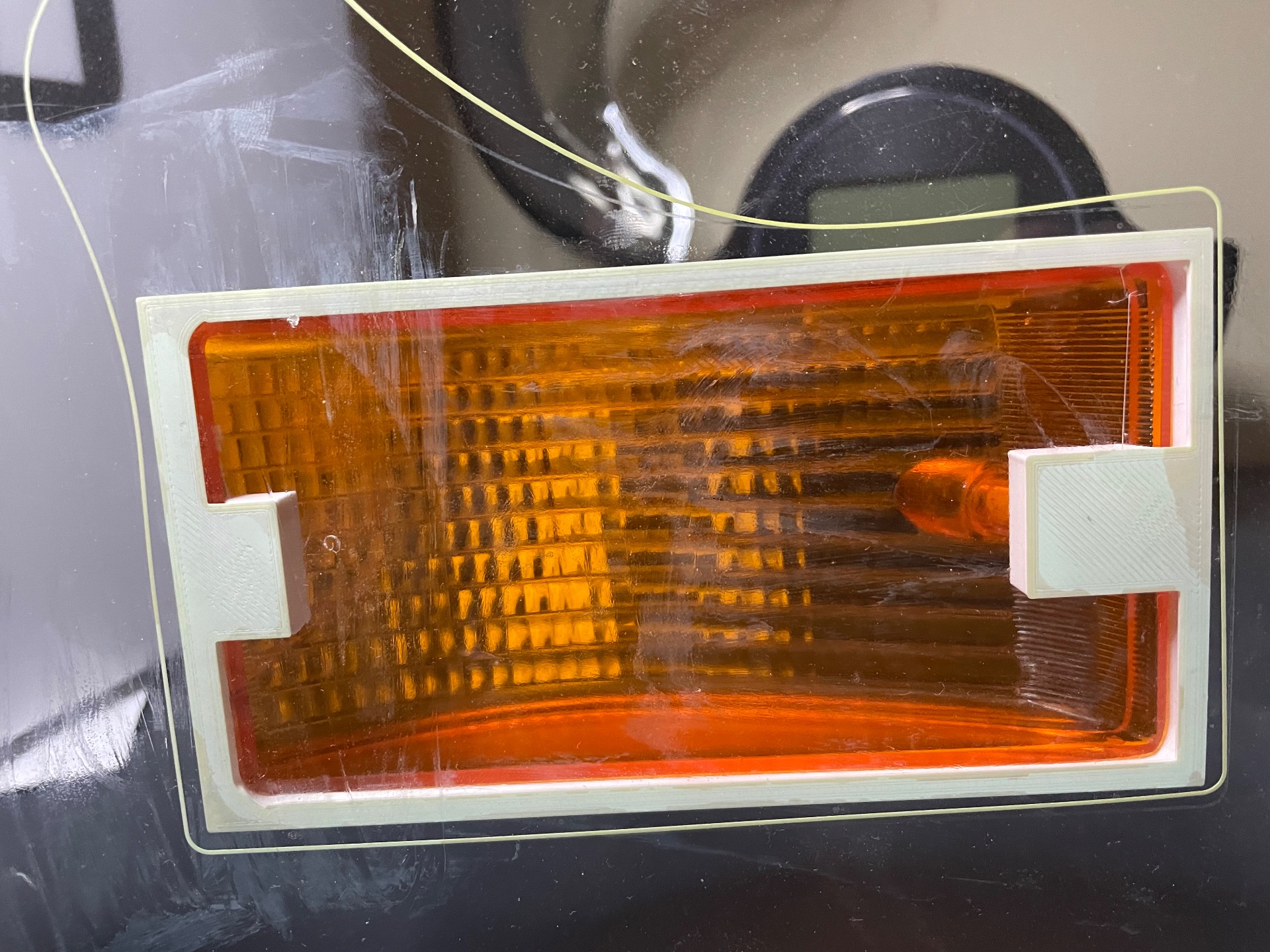

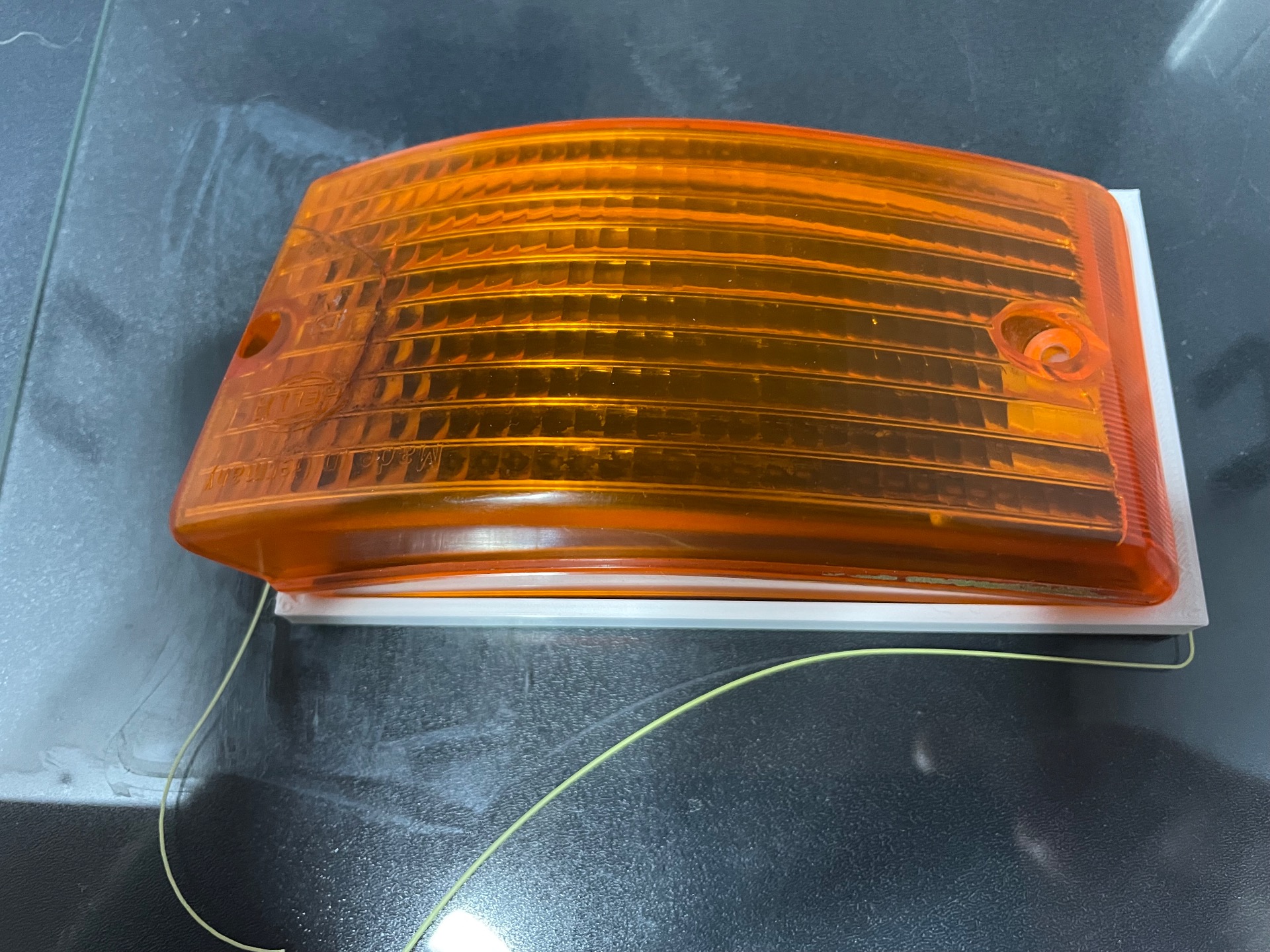

• CAD modell alapján készült egy foglalat, melynek kinyomtatása után illeszkednie kell a minta keretével

Megrendelő által 3D gyantás nyomtatóval kinyomtatott búra és az eredeti minta:
